Pravokutni gumeni prstenovi – prilagođeni utori i zaštita ravnog kabela

U modernoj industrijskoj elektronici i automobilskim sklopovima kabeli nisu uvijek okrugli. Sve veća upotreba ravnih vrpčastih kabela, više-žilnih snopova vodiča i bakrenih sabirnica zahtijeva ne-okrugla rješenja za ulaz panela.Pravokutne gumene ušice(također poznat kaogumeni utor za prorezeiličetvrtaste gumene ušice) su posebno dizajnirani da odgovaraju pravokutnim izrezima šasije. Korištenje standardnih okruglih uvodnica na ravnim profilima kabela dovodi do prikliještenih omotača ili nezabrtvljenih praznina, dok precizno-livena pravokutna brtva osigurava jednoliku kompresiju, sprječava trošenje izolacije i zaustavlja prodor okoliša.

U Xiamen Best Sealu proizvodimo-pravokutne gumene umetke visokih performansi u našimPostrojenje s certifikatom ISO & TÜV. Cijeli naš proizvodni lanac jeusklađen sa standardima IATF 16949i verificirano pod aStrogi AQL 0,25/0,40 Protokol kvalitete. Ovo jamči da su poravnanje utora, dubina utora i brtvene prirubnice svake pravokutne kabelske brtve-bez zaraze i jednolike dimenzije, osiguravajući sigurno uskočenje-u kućišta od lima, upravljačke ormare i zidove teške opreme.

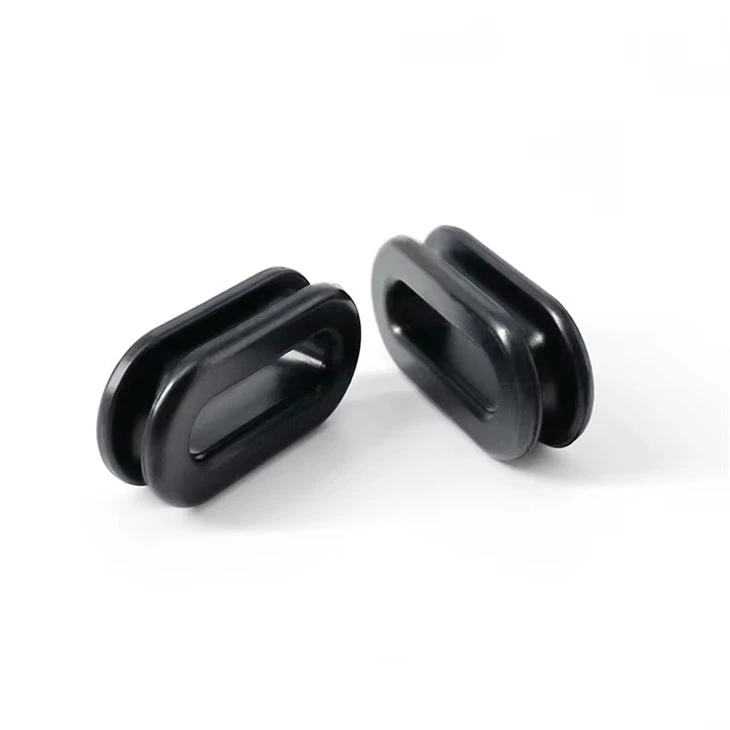

Square Rubber Cable Grommet Rectangular Rubber Grommets

✵ ˚ : · ✬ Prednosti nabave i inženjeringa ✬ · : ˚ ✶

Zašto sistemski inženjeri i voditelji nabave određuju našu seriju pravokutnih gumenih uvodnica za ožičenje:

🔌 Ravno usmjeravanje vrpce i sabirnice

Posebno oblikovan s unutarnjim otvorima-u obliku proreza za prilagodbu ravnih više{1}}žica vodiča ili električnih sabirnica bez izobličenja njihovih izolacijskih omotača.

🛡️ Dizajn utora za visoko zadržavanje

Pravokutni isprepleteni utor odgovara širini i visini izreza ploče, pružajući vrhunsko mehaničko držanje koje je otporno na napetost žice i sprječava izvlačenje-vani.

🧪 Otpornost na okoliš

Sastavljen od EPDM-otpornog na vremenske uvjete za vanjske električne ormare, nitrila-otpornog na ulja (NBR) za mehaničke mjenjače i silikona -klase FDA-sukladnog za čiste sobe.

Tablica veličine pravokutnih gumenih utikača

Ispod je popis naših standardnih pravokutnih i kvadratnih veličina utora. Prilagođeni omjeri duljine-prema-širini i debljine utora dostupni su putem naše postojeće knjižnice kalupa:

Broj dijela	Izrez ploče D x Š (A)	Veličina utora D x Š (B)	Širina utora (C)	Ukupna veličina D x Š (D)
BS-RG-2010	20,0 x 10,0 mm	12,0 x 3,0 mm	1,5 mm	26,0 x 16,0 mm
BS-RG-3015	30,0 x 15,0 mm	22,0 x 5,0 mm	1,5 mm	38,0 x 23,0 mm
BS-RG-4020	40,0 x 20,0 mm	30,0 x 6,0 mm	2,0 mm	48,0 x 28,0 mm
BS-RG-5025	50,0 x 25,0 mm	38,0 x 8,0 mm	2,0 mm	60,0 x 35,0 mm
BS-RG-6030	60,0 x 30,0 mm	46,0 x 10,0 mm	2,5 mm	72,0 x 42,0 mm
BS-RG-8040	80,0 x 40,0 mm	64,0 x 12,0 mm	2,5 mm	94,0 x 54,0 mm
BS-RG-10050	100,0 x 50,0 mm	80,0 x 15,0 mm	3,0 mm	116,0 x 66,0 mm

Strogi standardi kvalitete AQL 0,25/0,40

Budući da su nepravilni pravokutni oblici osjetljivi na koncentraciju naprezanja u kutovima, provodimoStrogi AQL 0,25/0,40 Protokol kvalitete. Svi dijelovi prolaze rigoroznu dimenzionalnu provjeru i testove otpornosti-na kutove kako bi se spriječilo pucanje i zajamčila cjelovitost brtvljenja pod pritiskom.

AQL Quality Inspection for Rectangular Rubber Grommets

Precizna pravokutna letvica po mjeri

★┊ Uklonite troškove alata s 10,000+ kalupa

Primarna prepreka nabavi prilagođenih pravokutnih ili četvrtastih prstenova je visoka cijena prilagođenog alata za nepravilne oblike. U Xiamen Best Seal-u minimiziramo ovu prepreku kroz naš opsežni popispreko 10.000 kompleta postojećih kalupa. Naš inženjerski tim može-usporediti vaše tražene specifikacije dužine, širine i utora s našom postojećom bibliotekom alata, što nam omogućuje da pronađemo izravnu podudarnost. To eliminira troškove postavljanja alata, štedi do 1500 USD i skraćuje vrijeme proizvodnje za 10-14 dana. Svim našim proizvodnim procesima upravlja se sljedivo u skladu sa smjernicamausklađen sa standardima IATF 16949.

Pakiranje u rasutom stanju i globalna logistika

Kako bismo spriječili izobličenje ili lomljenje pravokutnih profila utora tijekom globalnog transporta, naši se proizvodi isporučuju u kutijama od valovitih ploča s dvostrukim-stjenkama.

rectangular rubber grommets packaging

Kategorija	Detalji pakiranja
Unutarnja zaštita	Zatvorene debele PE vrećice za zaštitu od prašine, vlage iz okoline i degradacije ozona.
Vanjski oklop	Kutije za izvoz od valovitog vlaknastog kartona s dvostrukim stijenkama, sigurno zalijepljene trakom.
Paletizacija	Paletizirano i umotano u -zaštitnu rastezljivu foliju s plastičnom trakom.
Mogućnosti prilagodbe:Unaprijed{0}}označene kutije, prilagođeni crtični kodovi i izravno pakiranje opreme za kanale distribucije.

🚚 Globalna trgovina i metode prijevoza

metoda	pojedinosti
Ekspresni teret	DHL, FedEx, UPS (3-5 radnih dana za prototipove i probne uzorke)
Masovna dostava	LCL ili FCL pomorski prijevoz, zračni prijevoz tereta (za guste rasporede montažne trake)
Trgovinski uvjeti	FOB luka Xiamen, EXW, CIF, DDP (isporuka do vaše tvornice uz plaćanje carine)

Sukladnost i upravljanje kvalitetom

Izjava tvornice OEM za najbolju brtvu:1. Mi smo ISO i TUV certificirana tvornica.2. Specijalizirani smo za industriju gume više od 20 godina.3. Svi naši proizvodi mogu biti usklađeni s RoHS, REACH, UL, Prop 65, FDA, 3A.4. Kvaliteta usklađena sa standardima IATF 16949.5. Strogi AQL 0,25/0,40 standardi za točnost dimenzija.

Česta pitanja o pravokutnim gumenim utorima

❓ Zašto su pravokutni prstenovi skloniji pucanju tijekom postavljanja u usporedbi s okruglim?

Za razliku od okruglih prstenova, koji ravnomjerno raspoređuju naprezanje, pravokutni prstenovi imaju kutove od 90- stupnjeva koji koncentriraju stres kada se rastegnu tijekom postavljanja. Kako bi to riješili, naši inženjeri dizajniraju prilagođene pravokutne ušice s radijusom/zaobljenim kutovima unutar profila utora i koriste gumene smjese visokog-razvlačenja (kao što je prirodna guma ili visoko rastezni silikon) kako bi spriječili kidanje na točkama naprezanja.

❓ Možete li proizvesti pravokutni utor s više zasebnih rupa unutar membrane?

Da. Često oblikujemo prilagođene pravokutne ušice s više-konfiguracijama rupa ili modularnim rešetkama. To vam omogućuje usmjeravanje više zasebnih okruglih kabela ili kombinaciju okruglih i ravnih kabela kroz jedan pravokutni izrez ploče, održavajući izolaciju pojedinačnih žica i integritet brtvljenja.
