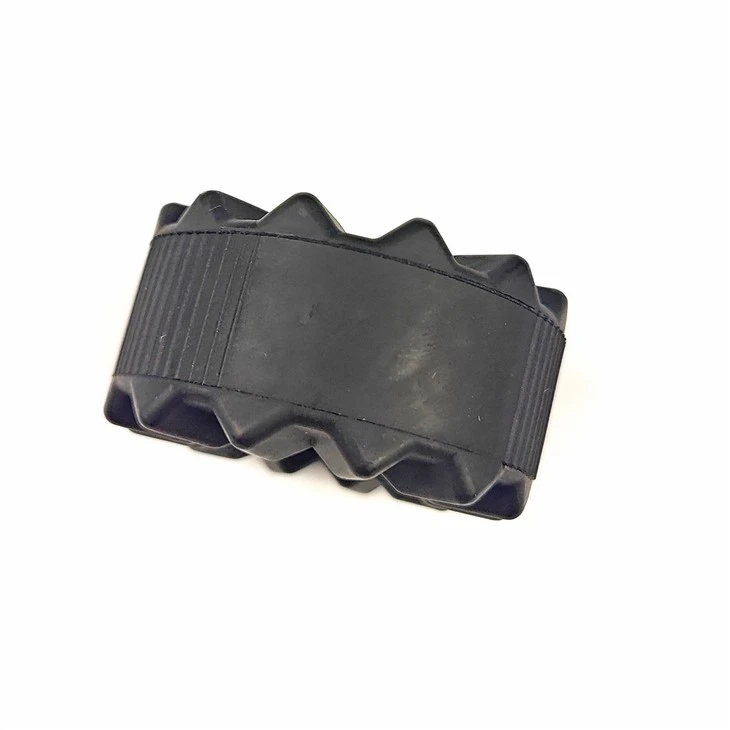

Industrijski odbojnici za smanjenje buke – potpuno prilagođena NVH rješenja projektirana prema vašim točnim specifikacijama
U modernoj proizvodnji, buka, vibracije i oštrina (NVH) nisu puki problemi udobnosti - oni su problemi preciznog inženjeringa. Prekomjerne strukturne-vibracije degradiraju poravnanje stroja, ubrzavaju zamor ležajeva i izazivaju skupe probleme usklađenosti s propisima u objektima-osjetljivim na buku. TheIndustrijski odbojnik za smanjenje bukeje elastomerna komponenta koja istovremeno obavlja dvije kritične funkcije: apsorbira kinetičku energiju udarca na čvrstim-pozicijama zaustavljanja i odvaja vibrirajuće strukture stroja od njihovih okolnih okvira kako bi se spriječilo zračenje buke koja se prenosi zrakom. Xiamen Best Seal dizajnira i proizvodi ove komponente na potpuno prilagođenoj osnovi, omogućujući inženjerima OEM-a da specificiraju točan durometar, geometriju, konfiguraciju lijepljenja i kemiju materijala potrebne za rješavanje njihovog specifičnog NVH izazova - bez kompromisa.
Za razliku od--gotovih kataloških stavki koje tjeraju inženjere da prilagode svoje dizajne dostupnim dijelovima, naš pristup počinje spodatke vaše aplikacije: veličina opterećenja, brzina udarca, frekvencijski spektar, raspon temperature i izloženost kemikalijama. Naš tim inženjera za gumu zatim obrnuti-inženjeri idealnu smjesu i geometriju za isporuku ciljane statičke i dinamičke brzine opruge. Sva proizvodnja se vodi podISO 9001:2015sKvaliteta usklađena sa standardima IATF 16949u našemPostrojenje s UL certifikatom. Svaka se serija drži do aStrogi AQL 0,25 / 0,40 standard kvalitete, s izvješćima o ispitivanju tvrdoće Shore A, tlačne čvrstoće i vlačne čvrstoće izdanih po proizvodnoj seriji.
✵ ˚ : · ✬ 'Najbolja brtva' prilagođena NVH inženjerska prednost ✬ · : ˚ ✶
Zašto vodeći proizvođači strojeva, proizvođači originalne opreme za automatizaciju i inženjeri postrojenja odabiru Xiamen Best Seal za svoje najzahtjevnije izazove izolacije buke i vibracija:
🎛️ Bilo koja tvrdoća. Bilo koja geometrija.
Oblikujemo odbojnike u cijelom Shore A spektru - od ultra-mekanog 20A gela-izolatora poput izolatora za preciznu optičku opremu do čvrstih 80A tvrdih-zaustavnih odbojnika za teške preše za utiskivanje. Svaki profil (cilindrični, stožasti, kupolasti, D-presjek, T-presjek, šuplja-jezgra) moguće je postići bez minimalnih troškova alata za ponovljene narudžbe.
🔗 Lijepljenje metala i umetanje kalupa
Odbojnici spojeni-na-metal eliminiraju rizik od labavih komponenti u okruženjima s visokim-vibracijama. Spajamo izravno na čelične, aluminijske i umetke od nehrđajućeg čelika s čeličnim potpornim pločama, navojnim klinovima (M4–M24) ili pritisnim-priključcima - koji su svi ispitani prema DIN EN ISO 813 standardima prianjanja na ljuštenje.
⚡ Brzi prototip-do-proizvodnje
Pošaljite DXF, STEP datoteku ili fizički uzorak. Naš inženjerski tim isporučuje DFM-recenzirani prototip unutar7–10 radnih danaza NVH provjeru-stroja. Odobreni dizajni prelaze izravno na proizvodne alate bez ikakvih troškova re{2}}inženjeringa. MOQ od 100 komada za prototipove; skalabilan do 500,000+ za serijsku proizvodnju.
Vaš prilagođeni branik: od specifikacije do serijske proizvodnje
Pet{0}}etapa prilagođenog inženjerskog procesa
|
|
Prilagođeni vodič za odabir materijala
Elastomer prema radnom okruženju
Smjesa elastomera upravlja dugotrajnim-životnim vijekom, otpornošću na kompresiju i koeficijentom prigušenja. Imamo i spajamo sljedeće obitelji za proizvodnju odbojnika za smanjenje buke:
| Materijal | Shore A Range | Raspon temperature | Ključna NVH svojstva | Idealna primjena |
|---|---|---|---|---|
| Prirodna guma (NR) | 20A – 70A | -50 stupnjeva do +80 stupnjeva | Najveća otpornost i dinamički vijek trajanja od zamora; najbolji povrat energije; najniže stvaranje topline pod cikličkim opterećenjem | Nosači preciznih strojeva, odbojnici transportera, anti-vibracijski jastučići |
| EPDM | 30A – 75A | -50 stupnjeva do +150 stupnjeva | Izvanredna otpornost na ozon, UV zračenje i vremenske uvjete; izvrsna otpornost na kompresiju; dobro prigušivanje | Strojevi za vanjsku upotrebu, HVAC jedinice, krovna oprema, odbojnici za automobilska vrata |
| Nitril (NBR) | 40A – 80A | -30 stupnjeva do +100 stupnjeva | Vrhunska otpornost na ulje i gorivo; visoka otpornost na abraziju pri ponovljenim udarcima | Čvrsti graničnici alatnih strojeva, hidraulični odbojnici preše, nosači mjenjača |
| Neopren (CR) | 30A – 70A | -40 stupnjeva do +120 stupnjeva | Uravnotežena otpornost na ulje, ozon i plamen; dobar set kompresije; umjereno prigušivanje | Oprema za brodsku palubu, generatori, nosači kompresora |
| Silikon (VMQ) | 20A – 60A | -60 stupnjeva do +220 stupnjeva | Ekstremna temperaturna stabilnost; niska kompresija u širokom temperaturnom rasponu; postojana krutost od -50 do +150 stupnjeva | Odbojnici vrata pećnice, poluvodička oprema, izolatori vibracija u zrakoplovstvu |
| Poliuretan (PU) | 50A – 95A | -30 stupnjeva do +80 stupnjeva | Najveća otpornost na habanje i habanje; izvrsna nosivost-opterećenja pri visokoj tvrdoći; superiorna otpornost na ulje u odnosu na NR | Odbojnici za prešu s teškim utiskivanjem, odbojnici s valjcima, čvrsti graničnici za-veliko opterećenje |
Vodič za frekvenciju tvrdoće u odnosu na izolaciju
Odabir pogrešne tvrdoće po Shoreu najčešći je uzrok odbojnika koji prenosi, a ne izolira vibracije. Ova referentna tablica vodi početni odabir spoja:
| Tvrdoća Shore A | Prirodna frekvencija (fn) | Učinkovita izolacijska traka | Tipična vrsta opreme |
|---|---|---|---|
| 20A – 30A (ultra-soft) | 5 – 8 Hz | Izolira 10 Hz i više | Precizni optički stolovi, CMM strojevi, laboratorijski instrumenti |
| 35A – 45A (mekano) | 8 – 15 Hz | Izolira 20 Hz i više | CNC obradni centri, tiskarski strojevi, medicinsko snimanje |
| 50A – 60A (srednje) | 15 – 25 Hz | Izolira 30 Hz i više | Kompresori, pumpe, HVAC ventilatori, agregati |
| 65A – 75A (firma) | 25 – 40 Hz | Izolira 50 Hz i više | Pogoni transportera, mjenjači, industrijski ventilatori |
| 80A – 95A (tvrdo) | 40+ Hz | Čvrsto zaustavljanje / odbojnik udarca; minimalna izolacija | Preše za štancanje, pneumatski cilindri, tvrdi graničnici za vrata |
Standardne i prilagođene opcije profila
Održavamo proizvodne alate za najčešće profile branika i izrezat ćemo nove alate za bilo koji prilagođeni oblik u roku od 7-10 dana. Svi profili dostupni sa ili bez metalnih veznih umetaka:
Standardni{0}}okrugli branik. Konstantan poprečni-presjek daje linearnu snagu opruge pod aksijalnom kompresijom. Dostupan s navojnim svornjakom ili montažom-na slijepi otvor.
Progresivna brzina opruge - mekana pri početnom dodiru, ukrućuje se pod povećanjem otklona. Idealno za primjene s promjenjivom energijom udara (odbojnici na vratima, graničnici ormara).
Samo{0}}poravnavanje pri kontaktu; prilagođava kutnu neusklađenost do 15 stupnjeva. Preferirano za sučelja-za-okvire na kućištima i otvorima.
Ravna površina za lijepljenje sa zaobljenom kontaktnom površinom. Idealno za-brtvljenje vrata i brtvilo ormarića koje zahtijevaju istovremeno brtvljenje i zvučnu izolaciju.
Geometrija šupljina dramatično smanjuje efektivnu stopu opruge na određenom durometru, postižući nisko-frekventnu izolaciju u kompaktnom paketu. Debljina stijenke prilagođena vašim specifikacijama opterećenja.
Guma spojena između dvije metalne ploče pomoću-vijka; osigurava izolaciju vibracija u sve tri osi istovremeno. Dostupni standardni metrički ili imperijalni uzorci vijaka.
Industrijska usporedna analiza: Prilagođeno naspram--gotovih proizvoda
| Kritični faktor | Najbolji pečat prilagođeni branici | Katalog / dobavljač--gotovih polica |
|---|---|---|
| Geometry Fit | Točno podudaranje.Oblikovan prema geometriji vašeg nosača, otvora ili nosača s tolerancijom dimenzija ±0,3 mm. | Standardni kataloški oblici stvaraju kompromise u dizajnu - neusklađene osi opterećenja smanjuju učinkovitost izolacije za 30–50%. |
| Compound Tuning | Primjena-Specifična obala A.Kompozicija odabrana na temelju vašeg frekvencijskog spektra i ciljnog otklona, a ne onoga što je na zalihi. | Fiksne opcije tvrdoće u katalogu; inženjeri moraju odabrati "najbliži dostupni", koji može odašiljati, a ne izolirati ciljane frekvencijske pojaseve. |
| Integritet metalne veze | Kemijski vezan prema DIN EN ISO 813. 90° peel strength >6 kN/m; nulta delaminacija pod stalnim vibracijama. | Stisnuti-sklopovi ili-spojeni ljepilom raslojavaju se pod dugotrajnim dinamičkim opterećenjem, stvarajući labave komponente i zastoj stroja. |
| Dokumentacija životnog ciklusa | Potpuna sljedivost.Certifikacija materijala, zapis Shore A, set kompresije, FAI izvješće - sve izdano sa svakom proizvodnom serijom. | Nema sljedivosti serije. Kada branik prerano otkaže, glavni uzrok se ne može utvrditi i kvar se ponavlja. |
Prilagođena infrastruktura za oblikovanje
★┊ U-kućnoj kontroli alata i kompaundiranja
Prilagođeni branik dobar je onoliko koliko je dobar spoj koji stoji iza njega. U tvrtki Xiamen Best Seal upravljamo vlastitim pogonom za miješanje gume - što omogućuje našim inženjerima da formuliraju preciznu mješavinu osnovnog polimera, plastifikatora, punila za ojačanje i sustava vulkanizacije koji su potrebni za postizanje specifičnog cilja dinamičke krutosti. Naša-kućna alatna radionica obrađuje kompresijske i prijenosne kalupe od alatnog čelika P20 i H13, sa šupljinama poliranim prema standardima SPI A2 / B1 za dosljednu završnu obradu površine od--dijela. Ova vertikalna integracija znači da se vaša prilagođena specifikacija odbojnika nikada ne gubi u prijevodu između kompaundera, proizvođača kalupa i kalupara.
- ◌ Vertikalna integracija:Kompaundiranje → Alati → Prešanje → QC sve pod jednim krovom u Xiamenu.
- ◌ MOQ Fleksibilnost:Prototip se pokreće od 100 komada; serijska proizvodnja se kreće do 500,000+ komada po seriji.
- ◌ Rapid Tooling:Novi kalup isporučen za 7-10 radnih dana; nema minimalne naknade za alat pri ponovnim-narudžbama.
Pakiranje i otprema
📦 Komponenta-Sigurno zaštitno pakiranje
Odbojnici-na-metal spojeni su pojedinačno poli-vrećama kako bi se spriječila korozija metalnih umetaka i abrazija gumene površine tijekom transporta. Varijante svornjaka s navojem imaju kapicu za zaštitu koraka navoja.
| Kategorija | pojedinosti |
|---|---|
| Individualno pakiranje | PE poli vrećice po jedinici; štitnici za navoje na varijantama-montaže; VCI film na metalnim-sklopovima |
| Vanjsko pakiranje | Teški-izvozni kartoni od valovitog kartona s pjenastim-ispunjenim šupljinama |
| Skupne narudžbe | Rešetkom-odvojeni unutarnji kartoni unutar paletiziranih glavnih kartona za pomorski teret |
| Uključena dokumentacija:Potvrda o materijalu, zapisnik o inspekciji Shore A, FAI izvješće o dimenzijama (prva proizvodna serija) i izjava o usklađenosti s RoHS/REACH. | |
🚚 Globalni teret i trgovina
| metoda | pojedinosti |
|---|---|
| Ekspresne usluge | DHL/FedEx/UPS (3–5 radnih dana širom svijeta) |
| Mogućnosti tereta | Zračni prijevoz (5–7 dana)|Pomorski prijevoz (25-35 dana) |
| Trgovinski uvjeti | EXW, FOB, CIF, DDP / DDU dostupni za sve veće regije |
| Otpremna luka | Međunarodna luka Xiamen, Kina |
Certifikati sukladnosti i kvalitete
🏆 Certifikati kvalitete:ISO 9001:2015, UL certificirana ustanova, kvaliteta usklađena sa standardima IATF 16949.
⚙️ Standardi sukladnosti:Sukladno RoHS 2.0 & REACH SVHC. Spoj gume-na-metal ispitan prema DIN EN ISO 813. Dostupni su EPDM i silikonski stupnjevi u spojevima usklađenim s FDA/NSF za-strojeve u blizini hrane.
NVH inženjering FAQ
❓ Nemam CAD datoteku - mogu li poslati fizički uzorak ili ručnu skicu za prilagođenu ponudu?
Da. Redovito preokrećemo-inženjering fizičkim uzorcima pomoću digitalnih čeljusti i 3D skeniranja. Jasna ručna skica s kritičnim dimenzijama (OD, visina, provrt, veličina navoja, tvrdoća ako je poznata) dovoljna je za preliminarnu ponudu. Pošaljite nam svoj uzorak ili crtež i naš inženjerski tim će odgovoriti DFM pregledom i ponudom u roku od 48 sati.
❓ Kako mogu odrediti pravu tvrdoću ako ne znam frekvenciju vibracija svog stroja?
Podijelite svoj tip stroja, RPM (ili brzinu hoda za preše) i statičko opterećenje po točki montiranja. Naš inženjerski tim koristi ove ulazne podatke za izračun potrebne prirodne frekvencije izolacijskog sustava, koji određuje ciljni Shore A. Za složene probleme vibracija s više-osa, možemo preporučiti uslugu mjerenja vibracija treće-strane za prikupljanje podataka o stvarnom frekvencijskom spektru prije odabira spoja.
❓ Koja je vaša minimalna količina za narudžbu za potpuno prilagođeni oblikovani branik?
Za prototip i validaciju, naš MOQ je100 komadapo veličini i spoju. Za serijsku proizvodnju, MOQ je tipično500–1.000 komadaovisno o veličini dijela i broju kalupnih šupljina. Ne postoji minimalna naknada za alat za ponovljene proizvodne narudžbe za isti odobreni kalup. Podržavamo godišnje skupne narudžbe s tromjesečnim rasporedom izdavanja kako bismo optimizirali vaše zalihe i jedinične troškove.
