Uljne brtve rotacijske osovine – TC/SC/TG kosturne brtve visokih-performansi

Uljne brtve rotacijske osovine, također poznate kao kosturne uljne brtve ili radijalne brtve vratila, precizno su-projektirane komponente dizajnirane da isključe prašinu, prljavštinu i vodu dok zadržavaju mazivo u primjenama s rotirajućim vratilima. Ove su brtve ključne za održavanje operativnog integriteta motora, mjenjača i industrijskih pogonskih sustava. U tvrtki Xiamen Best Seal specijalizirali smo se za uljne brtve visoke-izdržljivosti koje koriste ojačane metalne umetke (kosture) i energizirajuće opruge za pružanje savršenog hermetičkog brtvljenja u uvjetima velike-brzine i promjenjive-temperature.

NašeIndustrijske uljne brtvedostupni su u različitim standardnim konfiguracijama uključujući profile TC, SC, TG i TB, proizvedeni od vrhunskih elastomera kao što su FKM (Viton®), NBR (nitril) i silikon. S fokusom naAQL 1.0 - 1.5 standardii 100%Automatizirani optički pregled, služimo kao pouzdani B2B partner za globalne OEM proizvođače strojeva i automobila.

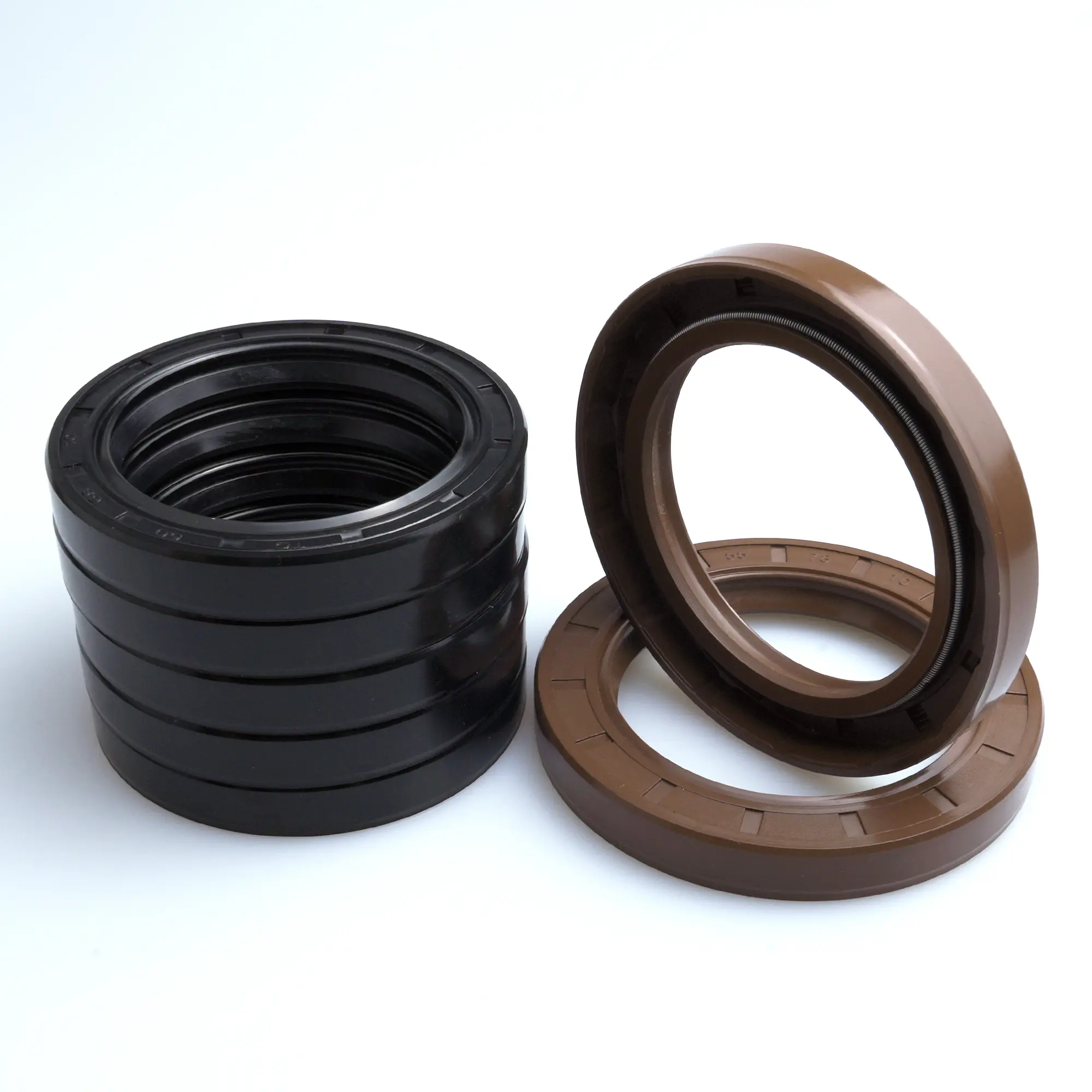

High-Performance Oil Seal TC-Lip-Seal

Standardni profili uljnih brtvi i tehnologija

Arhitektura kostura i usana

Učinkovito zadržavanje tekućine zahtijeva više{0}}slojni pristup brtvljenju. NašeSkeletne uljne brtveznačajka:

✵ Unutarnji metalni kostur:Pruža strukturnu krutost za sigurno uti-ranje u kućišta.
✵ Opterećenje podvezice:Osigurava stalan radijalni pritisak na osovinu radi nulte-propuštanja.
✵ Konstrukcija dvostrukih usana (TC/TG):Sekundarna usnica za prašinu sprječava ulazak vanjskog onečišćenja.

Inženjerstvo materijala i kemijska otpornost

Vrsta materijala	Raspon temp	Osnovna B2B aplikacija
NBR (nitril)	-40 stupnjeva do 120 stupnjeva	Standardni industrijski mjenjači i hidraulika
FKM (Viton®)	-20 stupnjeva do 250 stupnjeva	Visoko{0}}toplinski motori, kemijske pumpe, zrakoplovstvo
VMQ (silikon)	-60 stupnjeva do 225 stupnjeva	Strojevi-za prehrambenu industriju i specijalizirani instrumenti
EPDM	-50 stupnjeva do 150 stupnjeva	Sustavi-na bazi vode i izloženost tekućini za kočnice
ACM / HNBR	-30 stupnjeva do 150 stupnjeva	Automobilski mjenjači i oprema za naftna polja
PTFE (lice za usne)	-70 stupnjeva do 260 stupnjeva	Osovine koje-rade na suho-velike brzine i ekstremne kemikalije

𖥔Mogućnosti profila brtve

˚ ✵ TC profil: Dvostruka usna s oprugom (industrijski standard)
˚ ✵ SC profil: Jedna usna s oprugom (kompaktni dizajn)
˚ ✵ TG profil: Valoviti vanjski promjer za lakšu ugradnju

𖥔Poboljšanje površine i usana

˚ ✵ Zavojna rebra (hidrodinamička): Pumpa ulje natrag u rezervoar
˚ ✵ Unutarnje brušenje: Poboljšava brtvenu površinu za-vratila velike brzine
˚ ✵ Kosturi-otporni na koroziju: Umetci od nehrđajućeg čelika za upotrebu u moru

Podaci{0}}osiguranje kvalitete (AQL 1.0 - 1.5)

ღSignal profesionalne kvalitete

Elite AQL 1.0 - 1.5 Kalibracija– Precizno uzorkovanje osigurava nula-serija kvarova za-strojeve visoke vrijednosti.
Automatizirano Vision sortiranje– 100% pregled korištenjemCCD optički strojevi za sortiranjekako biste uhvatili nedostatke usana ili izobličenje metala.
Sljedivost materijala– Potpuna usklađenost sa standardom ASTM D2000 sa serijski-kodiranim kemijskim izvješćima.
Ispitivanje napetosti opruge– Svaka serija provjerena radijalne sile na rotirajućoj osovini.

Integracija globalne industrije

⚙️

Industrijski mjenjači
Pogonske jedinice transportera

🚜

Teški strojevi
Oprema za zemljane radove

🚗

Automobilizam
Radilica i bregaste osovine

🛠️

Električni alati
Kutne brusilice i bušilice

Tvornička snaga i mogućnosti skaliranja

ღNapredni proizvodni pogoni

Precizno oblikovanje kostura– U-kućno utiskivanje i metalno lijepljenje za-kosturne brtve visoke krutosti.
Tehnologija vakuumskog kalupljenja– Uklanja zračne džepove u elastomeru za dugo-izdržljivost.
Brza izrada prototipova– Metričke i imperijalne veličine uljnih brtvila razvijene su i skalirane u 10-14 dana.

⊹₊⋆Tehnički savjet: Skeleton Seal Protection

Kako biste spriječili oštećenje usne tijekom instalacije preko navojnih osovina, uvijek koristite amontažni rukavaci osigurajte da je hrapavost površine osovine unutarRa 0,2 do 0,8 μmza optimalnoUljna brtva rotacijske osovinevijek trajanja.

Standardi logistike i zaštite

seal ring packaging

Kategorija paketa	Detalj zaštite	Status logistike
Industrijski standard	Polimerne-vreće otporne na vlagu + standardne kutije	Luka:Xiamen, Kina Vrijeme isporuke:15 dana za narudžbu Izraziti:DHL/FedEx/UPS (3-5 dana) Trgovinski uvjeti:FOB, CIF, DDP
Zaštitna specijalizirana	Pakiranje u pojedinačnoj kutiji / termoskupljajuće pakiranje + karton / pakiranje u tubu
Maloprodaja/Spreman komplet	Prilagođeno označeni kompleti / pojedinačni pečati s barkodom
