Čelična kugla obložena gumom – potpuna-izolacija obrane od korozije za-brtvljenje ventila u teškim uvjetima
U korozivnim kemijskim cjevovodima, sustavima za rukovanje morskom vodom i električno osjetljivim sklopovima, niti gola čelična kugla niti standardna puna gumena kugla same po sebi ne mogu pružiti cijeli spektar zaštite koju zahtijeva moderno industrijsko inženjerstvo. TheČelična kugla obložena gumomrješava oba izazova istovremeno: precizna čelična jezgra pruža masu i strukturnu krutost potrebnu za pozitivno zatvaranje ventila, dok bešavna, potpuno-pokrivena gumena školjka pruža apsolutnu barijeru protiv korozije, kemijskog napada i galvanske kontaminacije. Xiamen Best Seal razrađuje ove sfere od dvostrukog-materijala kao jedinstvenu komponentu - elastomer nije premaz već precizno-liveno kućište koje trajno izolira čeličnu jezgru od okolnog medija.
Naš proces enkapsulacije izvodi se u aPostrojenje s UL certifikatomi upravljao strogo podTehnički protokoli IATF 16949. Budući da je sučelje čelika-na-gumu najkritičnija zona kvara u inkapsuliranoj lopti, implementiramoStrogi AQL 0,25/0,40 standard kvaliteteu svakoj proizvodnoj seriji. Putem više{1}}stupanjskog kemijskog pražnjenja, vakuum-potpomognutog kompresijskog kalupljenja i 100% automatizirane optičke inspekcije površine, jamčimo gumenu ljusku-bez rupica s apsolutnim centriranjem jezgre - pružajući rješenje za brtvljenje bez-propuštanja, nulte-korozije za globalne OEM partnere u kemijskoj obradi, pomorstvu inženjerstvo i proizvodnja-pumpi za hranu.

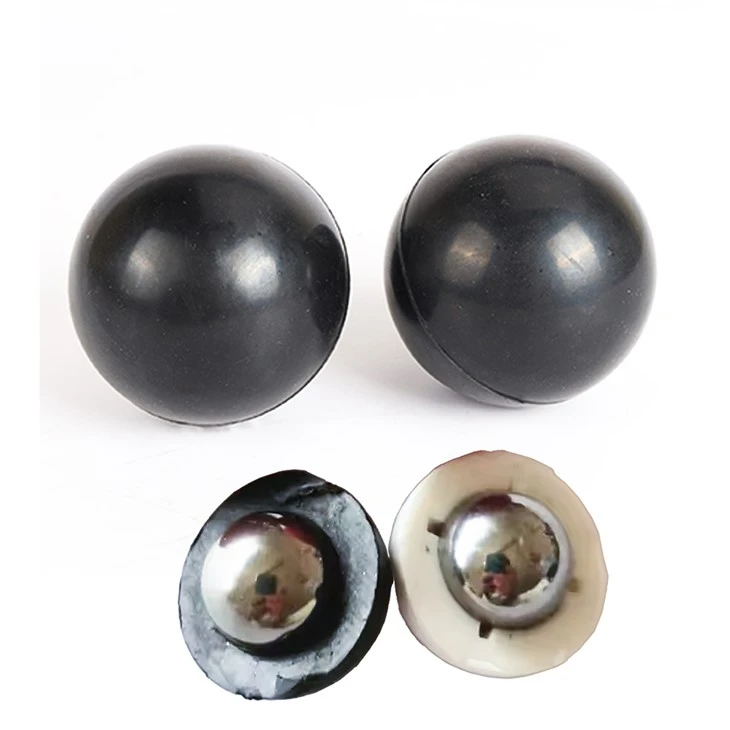

Anatomija potpuno inkapsulirane čelične kuglice
Troslojni inženjerski sustav-IstinaČelična kugla obložena gumomnije dio -premazan umakanjem. To je precizno-projektiran tro-slojni sustav dizajniran za trajnu, besprijekornu izolaciju čelične jezgre od bilo kakvog kontakta s procesnim medijem.
|
 |
✵ ˚ : · ✬ Prednost enkapsulacije 'Najbolje brtvljenje' ✬ · : ˚ ✶
Zašto profesionalni inženjeri nabave određuju potpuno inkapsulirane čelične kuglice za svoja najzahtjevnija okruženja-kontakta s medijima:
🛡️ Potpuna izolacija jezgre
Bešavna gumena ljuska pruža neprobojnu barijeru između čelične jezgre i korozivnih medija - kiseline, slane otopine i agresivna otapala koja bi uništila nezaštićenu čeličnu kuglu u roku od nekoliko sati ne mogu doći do metalne podloge, pružajući eksponencijalno produženje radnog vijeka.
⚖️ Ponderirano pozitivno zatvaranje
Čelična jezgra daje kuglici masu gustoće da odlučno potone u viskoznim ili visoko{0}}brzinskim tekućinskim sustavima, osiguravajući pouzdano gravitacijsko zatvaranje nepovratnih ventila bez oslanjanja isključivo na silu opruge ili povratni-tlak, što je kritično u sporom-protoku ili okomitoj orijentaciji cijevi.
⚡ Galvanska i električna izolacija
U multi-metalnim cjevovodnim sustavima izravan kontakt između čelične kugle i mjedenog ili bakrenog tijela ventila može izazvati galvansku koroziju. Gumena kapsula djeluje kao dielektrična barijera, električno izolirajući čeličnu jezgru i eliminirajući stvaranje galvanskih ćelija na mjestu kontakta.
Vodič za odabir materijala
1. Mogućnosti čelične jezgre
| Materijal jezgre | Ključna svojstva | Preporučena primjena |
|---|---|---|
| Ugljični čelik (G10–G100) | Maksimalna gustoća; isplativo-; izvrsna magnetska detekcija | Standardni nepovratni ventili, metalne{0}}kuglice koje se mogu detektirati |
| Nehrđajući čelik 304 | Dobra otpornost na koroziju; ne-magnetski (dostupan 316L) | Sanitarne pumpe, tretman vode, doziranje pića |
| Nehrđajući čelik 316L | Vrhunska otpornost na kloride i kiseline; potpuno ne{0}}magnetski | Brodski sustavi, kemijska obrada, farmacija |
| Kromirani čelik (52100) | Ultra{0}}visoka tvrdoća; stupanj preciznosti; minimalno otjecanje | Visoko{0}}precizni ventili,-mjerni sustavi osjetljivi na tlak |
2. Mogućnosti smjese gumene školjke
| Elastomer | Temp. Raspon | Ključni profil otpora | Tipične primjene |
|---|---|---|---|
| NBR (nitril) | -40 stupnjeva do +120 stupnjeva | Naftna ulja, hidraulične tekućine, goriva | Nepovratni ventili za ulje, kuglice hidraulične pumpe |
| EPDM | -50 stupnjeva do +150 stupnjeva | Vruća voda, para, ozon, polarna otapala | Ventili za obradu vode, HVAC, navodnjavanje |
| FKM (Viton®) | -20 stupnjeva do +200 stupnjeva | Agresivne kiseline, aromatska otapala, visoka temperatura | Pumpe za doziranje kemikalija, nafta i plin, zrakoplovstvo |
| VMQ (silikon) | -60 stupnjeva do +230 stupnjeva | FDA čistoća, ekstremni toplinski raspon, biokompatibilnost | Prerada hrane, farmaceutski, medicinski uređaji |
| CR (Neopren®) | -40 stupnjeva do +120 stupnjeva | Uravnotežena otpornost na ulje, vremenske uvjete i plamen | Primjene u moru, rashladni sustavi |
Industrijski benchmarking: Standardi kvalitete enkapsulacije
U potpuno inkapsuliranoj lopti dovoljna je jedna rupica u gumenom omotaču da izazove katastrofalnu koroziju jezgre i kvar ventila. Ovdje nas naša proizvodna disciplina odvaja od generičkih dobavljača:
| Kritična metrika | Najbolji Seal Professional Grade | Generički inkapsulirani dobavljač |
|---|---|---|
| Integritet školjke | Rupica-besplatno.Vakuum{0}}potpomognuto oblikovanje eliminira sve zračne šupljine u gumenoj ovojnici. | Mikro-rupice uobičajene. Jezgra korodira iznutra, uzrokujući prijevremeni kvar kuglice. |
| Kvaliteta veze | Kemijski zavar.Chemlok® sustav ljepila; guma se pokida prije nego što veza propadne. | Samo mehaničko prianjanje. Ljuska se ljušti pod termičkim ciklusom ili pritiskom. |
| Koncentričnost jezgre | +/- 0.10 mm pogreška jezgre.Uravnotežena težina za stabilno sjedanje i glatki protok tekućine. | Visoki pomak jezgre. Masa izvan-centra uzrokuje nepravilno ponašanje ventila i trošenje sjedišta. |
| Površinska obrada | Bez neravnina.Kriogeno uklanjanje svjetla osigurava glatku, nul-premosnu brtvenu površinu. | Vidljive linije razdvajanja i neravnine. Stvara puteve curenja na sjedištu ventila. |
| Inspekcijski standard | Strogi AQL 0,25/0,40.Potpuna sljedivost serije s MTR dokumentacijom. | Labavi QC protokoli dovode do velikog kvara na terenu i neplaniranih zastoja. |
Infrastruktura integrirane enkapsulacije
★┊ Zapečaćeno{0}}oblikovanje okoline i nulto{1}}poništenje jamstva
Glavni tehnički izazov aČelična kugla obložena gumomeliminira svaku prazninu, rupicu ili nedostatak prianjanja na međusklopu metal-na-gumu. U Xiamen Best Seal-u počinjemo sa rigoroznom sekvencom pripreme jezgre od 3-faze: automatiziranim abrazivnim pjeskarenjem do čistoće G Sa 2,5, ultrazvučnim odmašćivanjem otapalom i nanošenjem dvo-sloja Chemlok® ljepljivog temeljnog sustava. Sama inkapsulacija izvodi se u visoko-vakuumskim prešama koje se prije ubrizgavanja spuštaju do gotovo apsolutnog vakuuma, čime se eliminira zarobljavanje zraka unutar gumene matrice. Upravlja se strogo podKvaliteta usklađena sa standardima IATF 16949, izdajemo potpuna izvješća o ispitivanju materijala (MTR), podatke o-sili prianjanja i provjeru tvrdoće za svaku otpremu OEM-a. Naš pogon opslužuje globalne partnere u kemijskim procesima, pomorstvu te industriji hrane i pića uz dokumentiranu sljedivost od sirovina do gotove lopte.
- ◌ 10,000+ Postojeći kalupi:Standardne metričke i imperijalne veličine dostupne su bez troškova alata.
- ◌ Brza izrada prototipova:Prilagođene kombinacije jezgra/ljuska uzorkovane unutar 7-10 radnih dana.
- ◌ Magnetski-ocjene:Jezgre od ugljičnog čelika omogućuju{0}}usklađenost detekcije metala s prehrambene linije.
Primjene u svim industrijama
FKM-inkapsulirane čelične kuglice osiguravaju-otporno na koroziju pozitivno zatvaranje u pumpama za doziranje kiseline i nepovratnim ventilima-za rukovanje otapalima gdje bi goli metal otkazao za nekoliko dana.
EPDM ili neopren-inkapsulirane nehrđajuće jezgre otporne su na kontinuirano izlaganje morskoj vodi u ventilima kaljužnih pumpi i nepovratnim sklopovima sustava balasta.
FDA-silikonske-inkapsulirane kuglice od ugljičnog čelika pružaju i kompatibilnost sa sanitarnim medijima i magnetsku detektibilnost za ugrađene sigurnosne sustave u linijama za punjenje mliječnih proizvoda i sokova.
NBR ili FKM ljuske preko kromiranih čeličnih jezgri daju opterećenu izvedbu zatvaranja u visokotlačnim-nepovratnim ventilima u bušotini i sklopovima za-kontrolu protoka u bušotini.
✧ Industrijsko{0}}osiguranje kvalitete ✧
• 100% automatizirana optička inspekcija za otkrivanje površinskih rupica i defekata-linija razdvajanja.
• Ispitivanje sile prianjanja-na svakoj proizvodnoj seriji radi provjere integriteta kemijske veze.
• Provjera koncentričnosti jezgre putem preciznog CMM mjerenja do +/- 0.10 mm.
• ISO 9001:2015 iIATF 16949upravljana proizvodnja s punom batch MTR dokumentacijom.
Pakiranje i otprema
📦 Teško{0}}zaštitno pakiranje
Zbog povećane jedinične mase inkapsuliranih čeličnih kuglica, primjenjujemo pojačanu zaštitnu ambalažu kako bismo spriječili abraziju od-na-dijela prilikom udara tijekom međunarodnog oceanskog i zračnog prijevoza tereta.
| Kategorija | pojedinosti |
|---|---|
| Unutarnje pakiranje | Ojačane zapečaćene PE polietilenske vrećice s pjenastim pregradnim umetcima (spriječava abraziju površine i ulazak vlage) |
| Vanjsko pakiranje | Te-izvozne kutije (karton s dvostrukim-stjenkama za maksimalnu zaštitu od opterećenja) |
| Rasuti teret | Dvostruko-paletizirano i -zamotano za stabilnost međunarodnog pomorskog ili zračnog tereta |
| Označavanje sljedivosti:Svaka kutija uključuje ocjenu materijala jezgre, gumenu smjesu, tvrdoću Shore A, broj serije i QR kod za potpunu digitalnu sljedivost. | |
🚚Globalni teret i trgovina
| metoda | pojedinosti |
|---|---|
| Ekspresne usluge | DHL/FedEx/UPS (3–5 radnih dana širom svijeta) |
| Mogućnosti tereta | Zračni prijevoz (5–7 dana)|Pomorski prijevoz (25-35 dana) |
| Trgovinski uvjeti | EXW, FOB, CIF, DDP / DDU dostupni za sve veće regije |
| Izvozno središte | Međunarodna luka Xiamen, Kina |
Certifikati sukladnosti i kvalitete
🏆 Certifikati kvalitete:ISO 9001:2015, UL certificirana ustanova, kvaliteta usklađena sa standardima IATF 16949.
⚙️ Standardi sukladnosti:Enkapsulacija sigurna za-hranu (FDA/NSF), zaštita-od korozije u moru, RoHS 2.0, sukladan REACH SVHC.
Tehnička često postavljana pitanja o inkapsuliranoj lopti
❓ Koja je razlika između gumene inkapsulirane lopte i gumene lopte?
Ključna razlika je pokrivenost. Alopta vezana gumomobično sadrži gumu nanesenu na određenu površinu za sjedenje ili dio čelične kuglice, ostavljajući dijelove jezgre izložene mediju. Alopta obložena gumomima kontinuiranu, bešavnu gumenu školjku koja prekriva cijelu površinu čelične jezgre - pružajući potpunu izolaciju medija i zaštitu od korozije. Inkapsulacija je točna specifikacija gdje god bi procesna tekućina napadala goli čelik ili gdje je potrebna galvanska izolacija.
❓ Može li se debljina gume za inkapsulaciju prilagoditi?
Da. Debljina stjenke gumenog omotača kritičan je parametar dizajna i može se u potpunosti prilagoditi na temelju geometrije sjedišta ventila i zahtjeva za tlakom brtvljenja. Tanje ljuske (0,5–1,5 mm) koriste se za precizna sjedišta mikro-ventila s uskim tolerancijama, dok su deblje ljuske (2–5 mm) specificirane za aplikacije s visokim-udarima kao što su vibrirajuće zaslone protiv-zasljepljivanja i nepovratni ventili pumpi za-teške uvjete rada. Naš inženjerski tim pregledat će vaš CAD crtež ili fizički uzorak kako bi preporučio optimalnu debljinu stijenke za vaš sklop.
